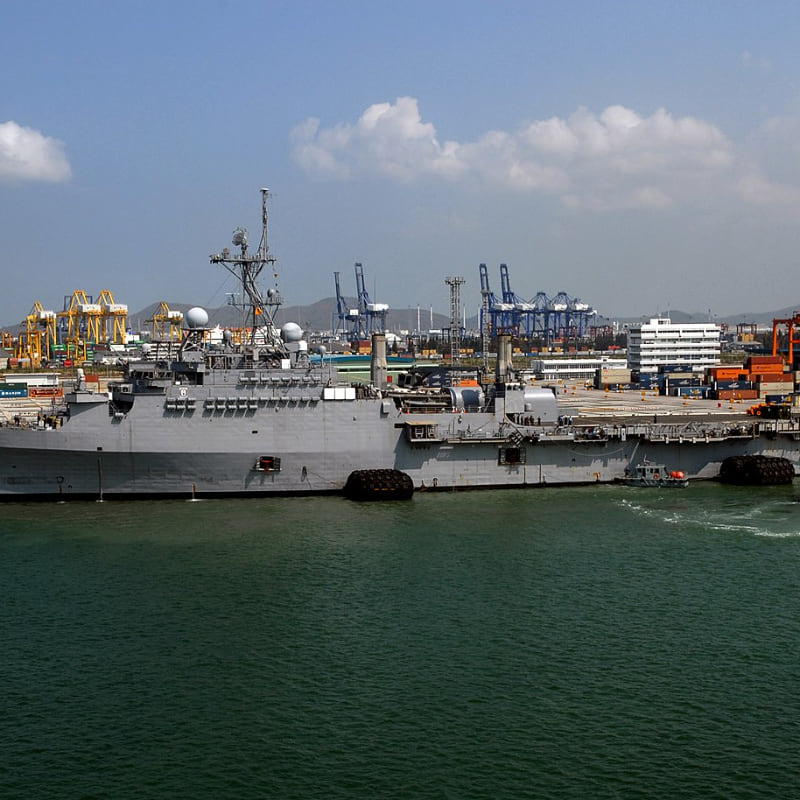

ISO 17357-2: 2014 Καθορίζει τις απαιτήσεις για την χαμηλής πίεσης πλωτή πτερυγία καουτσούκ (≤7 kPa αρχική πίεση), συμπεριλαμβανομένου του συσσωματωμένου τύπου (διαμέτρου ≤2,3m) και του χυτευμένου άκρου (διαμέτρου ≥2,8m). Ορίζει τις προδιαγραφές υλικού, τα κριτήρια απόδοσης (εγγυημένη απορρόφηση ενέργειας σε εκτροπή 60 ± 5%), ανοχές διαστάσεων και βασικές δοκιμές (διαρροή αέρα, ανθεκτικότητα, ανάκτηση συμπίεσης). Το πρότυπο εξασφαλίζει ότι τα φτερά απορροφούν με ασφάλεια την ενέργεια από την εξουσία διατηρώντας παράλληλα τη διαρθρωτική ακεραιότητα σε θαλάσσια περιβάλλοντα.

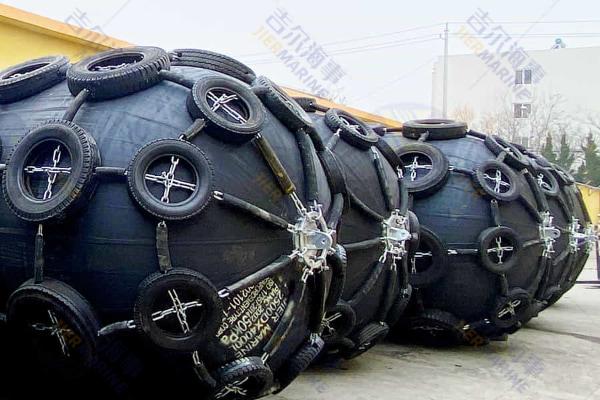

1. Απαιτήσεις φτερού χαμηλής πίεσης
|
|
Τύπος απαίτησης | ΚΑΘΕΚΑΣΤΑ |
| Απαιτήσεις σφίγγωσης | • Διάμετρος ≤ 2,3m, κυλινδρικό σώμα με παραβολικά/αγροτεμάχια
•
Πολλαπλές
διαμήκους
βουλκανισμένους κλωστοϋφαντουργικούς πίνακες
•
Εσωτερικά /
Εξωτερικά επιχρίσματα καουτσούκ |
| Απαιτήσεις από καλούπι | • Διάμετρος ≥ 2,8m, κυλινδρικό σώμα με ημισφαιρικά άκρα
• Πολλαπλές διαμήκεις επικαλυμμένες πάνελ κλωστοϋφαντουργίας
•
Εσωτερική/εξωτερική καουτσούκ επικαλύψεις πληρούν τον πίνακα 2
απαιτήσεις
• ανοίγματα για συναρμολόγηση κλεισίματος τελικού
Επικαλυμμένα
πάνελ
κλωστοϋφαντουργίας |
| Απαιτήσεις μεγέθους | • Τα μεγέθη που δεν έχουν καταχωριστεί πρέπει να ικανοποιούν όλες τις απαιτήσεις
• Χρησιμοποιήστε τις απαιτήσεις πίεσης του επόμενου μεγέθους μεγαλύτερης διαμέτρου
• Παράδειγμα: Η διάμετρο 2,5m χρησιμοποιεί τις απαιτήσεις 2,75m |
2.
|
|
Δείκτης απόδοσης | Απαιτήσεις |
| Προδιαγραφή απόδοσης | • Εγγυημένη απορρόφηση ενέργειας (GEA)
• Δύναμη αντίδρασης σε εκτροπή GEA (± 10% ανοχή)
• Πίεση κύτους στην εκτροπή GEA |
| Καμπύλες απόδοσης | • Εμφάνιση σχέσης μεταξύ της παραμόρφωσης %, της δύναμης αντίδρασης, της εσωτερικής πίεσης και της απορρόφησης ενέργειας
• Από την τιμή GEA Προσδιορίστε το σημείο Α στην καμπύλη
• Διαβάστε το αντίστοιχο ποσοστό εκτροπής (εκτροπή GEA)
• Αποκτήστε δύναμη αντίδρασης και πίεση κύτους σε αυτή την παραμόρφωση |
| Απόδοση του φτερού | • Τα φτερά με διαμορφωμένα και συσσωματώματα πρέπει να ικανοποιούν τις τιμές του Πίνακα 1
• Οι τιμές GEA που λαμβάνονται σε (60 ± 5)% εκτροπή
• Ανοχές της δύναμης αντίδρασης σε εκτροπή GEA: ± 10%
• Η απόδοση μπορεί να υπολογιστεί χρησιμοποιώντας τον τύπο με βάση τη δοκιμή απόδοσης 8.1 |
3. Επιβεβαίωση επιδόσεων δοκιμής πρωτότυπου Fender
|
|
Τύπος δοκιμής | Απαιτήσεις δοκιμής |
| Γενικές απαιτήσεις | • Κάθε μοναδική κατασκευή/σχεδιασμός απαιτεί δοκιμή πρωτότυπου
• Μικρή διάμετρος με τις ίδιες μεθόδους σχεδιασμού/κατασκευής δεν απαιτεί δοκιμή
• Ο κατασκευαστής παρέχει πιστοποιητικό δοκιμής που αξιολογείται από την σημαντική κοινωνία ταξινόμησης
• Επιβεβαίωση δοκιμής πρωτότυπου κάθε 10 χρόνια |
| Δοκιμή απόδοσης (παράλληλη συμπίεση) | • Συμπίεση φτερού έως ότου η απορρόφηση ενέργειας φθάσει στην τιμή GEA
• Η ταχύτητα συμπίεσης ≤ 80 mm/min
• Η δύναμη αντίδρασης και η εσωτερική πίεση κάθε 5% παραμόρφωση
• Επαναλάβετε τη δοκιμή δύο φορές με διάστημα 5 λεπτών. Χρησιμοποιήστε τις μέσες τιμές
• Το Fender πληροί τις απαιτήσεις εάν επιτύχει 100% GEA χωρίς να υπερβαίνει την εκτροπή 65% και 110% GEA αντίδρασης
• Μπορεί να χρησιμοποιήσει πραγματικό μέγεθος ή> 1/5 μινιατούρα κλίμακα |
| Δοκιμή γωνιακής συμπίεσης | • Καθορίζει την παραμόρφωση του φτερού κάτω από γωνιακή φόρτωση
• Υπερμεία φτερά: Το φτερό μικροσκοπικού μεγέθους μπορεί να χρησιμοποιηθεί
• Η κλίμακα πρέπει να εξασφαλίζει αντιπροσωπευτικά αποτελέσματα
• Το ένα πέμπτο ή μεγαλύτερο κλίμακα είναι αποδεκτή |
| Δοκιμή ανθεκτικότητας | • Ελάχιστο 3.000 επαναλαμβανόμενοι κύκλοι συμπίεσης από την αρχική διάμετρο έως τη μέγιστη παραμόρφωση
• Δεν υπάρχουν ρωγμές ή επιβλαβή ελαττώματα μετά τη δοκιμή
• Δεν μπορεί να χρησιμοποιηθεί μείωση της GEA
• Υπερμεία φτερά: μικροσκοπικός φτερό (> 1/30 κλίμακα) |
| Δοκιμή ανάκτησης συμπίεσης | • Συμπίεση σε εκτροπή GEA, κρατήστε για 1 λεπτό, φορτίο απελευθέρωσης
• Η διάμετρος πρέπει να ανακτήσει> 97% της αρχικής διαμέτρου εντός 5 λεπτών
• Μπορεί να χρησιμοποιήσει πραγματικό μέγεθος ή> 1/5 μινιατούρα κλίμακα Fender |
| Δοκιμή αντίστασης διάτρησης | • Το δείγμα πρέπει να χρησιμοποιεί το ίδιο επικαλυμμένο κλωστοϋφαντουργικό προϊόν με το κύριο σώμα του φτερού
• που διεξάγεται ανά ASTM D751 με καθορισμένη άκρη κατσαβίδι
• Ελάχιστη δύναμη διάτρησης: 890 N |
| Όροι εγγραφής | • Η θερμοκρασία περιβάλλοντος και η ταχύτητα συμπίεσης πρέπει να καταγράφονται για όλες τις δοκιμές |
4. Δοκιμή και επιθεώρηση για εμπορικά φτερά
|
|
| Τύπος δοκιμής | Απαιτήσεις |
| Γενικές απαιτήσεις | • Δοκιμές αποδοχής βάσει συγκεκριμένων δοκιμών και επιθεωρήσεων
• Ο κατασκευαστής πρέπει να παρέχει πιστοποιητικό συμμόρφωσης και αναφορά δοκιμής
• Κάθε φτερό πρέπει να επισημαίνεται με τον τυπικό αριθμό, την πίεση, το μέγεθος, κλπ. |
| Δοκιμή υλικού σώματος Fender | • Ενώσεις εξωτερικού/εσωτερικού καουτσούκ που δοκιμάστηκαν ανά Πίνακα 2
• Δοκιμή Στοιχείο 1: Διεξάγεται σε κάθε ένωση παρτίδας
• Δοκιμή Στοιχείο 2: Για την έγκριση τύπου νέων καουτσούκ Σχέδια
• Επικαλυμμένο κλωστοϋφαντουργικό υλικό που δοκιμάστηκε ανά Πίνακα 3
• Στοιχεία δοκιμής 1-4: που διεξάγεται σε κάθε κλωστή παραγωγής κλωστοϋφαντουργίας |
| Διαστάσεις επιθεώρηση | • Διεξάγεται στην αρχική εσωτερική πίεση
• Ανοχή μήκους: +10%, -5%
• Ανοχή διάμετρος: +10%, -5%
• Διάμετρος που μετράται ως μέσος όρος τουλάχιστον δύο σημείων στο Mid -Cylinder Section |
| Δοκιμή διαρροής αέρα | • Διεξάγεται σε όλα τα φτερά κατά την αρχική πίεση για 60 λεπτά
• Ιδανικά εκτελείται σε περιβάλλον σταθερού θερμοκρασίας
• Μέγιστη επιτρεπόμενη πτώση πίεσης: 10 Mbar
• Φόρμουλα αντιστάθμισης θερμοκρασίας: P₂ = P₁ × T₂/T₁ |
| Δοκιμή υδροστατικής πίεσης | • Δοκιμή 10 λεπτών σε τέσσερις φορές πίεση εργασίας
• Δεν επιτρέπεται η διαρροή νερού ή τα ελαττώματα
• Συχνότητα:
μία
ανά 20 φτερά κάθε μεγέθους (ή ανά παραγγελία
, |
Πίνακας 2-Λειτουργίες σύνθεσης επίστρωσης καουτσούκ χαμηλής πίεσης
| Δοκιμή | Προσδιορισμός | Μέθοδος δοκιμής |
| 1. |
|
|
| Σκληρότητα | 60-70 IRHD | ISO 48 |
| Δύναμη tenslie | > 14MPa | ISO 37 |
| Επιμήκυνση στο διάλειμμα | > 300% | ISO 37 |
| Σετ συμπίεσης (24 ώρες, 40) | <40% | ISO 815-1 |
| 2. Στατική γήρανση του όζοντος |
|
|
| 168 ώρες, 20% επέκταση, 50 pphma, 30 c | Χωρίς ορατές ρωγμές | ISO 1431-1 |
Πίνακας 3-Απαιτήσεις κλωστοϋφαντουργίας με επικάλυψη χαμηλής πίεσης
| Δοκιμαστικό αντικείμενο | Μέθοδος δοκιμής | Απαιτούμενη αξία |
| 1. Αντίσταση τριβής | Fed-STD-191 Μέθοδος 5306H22 Τροχοί, 1 000 Gload | 25 000 κύκλοι ελάχιστο στην έκθεση των νημάτων, μόνο |
2. BreakingStrength (KN/50mm) Στημόνι Υφάδι | ISO 1421 | 875 λεπτά 1100 λεπτά |
3. Δύναμη (n) Στημόνι Υφάδι | ISO 4674-1, Μέθοδος Β (μονό δάκρυ) | 1110 λεπτά 1110 λεπτά |
4 . Εξωτερικό κάλυμμα Εσωτερική επένδυση | ISO 2411 | 100 λεπτά 100 λεπτά |
