Τύποι και εφαρμογή φτερών ρυμουλκών

1. Εισαγωγή: Γιατί τα φτερά ρυμουλκών έχουν σημασία

Τα ρυμουλκά διαδραματίζουν κρίσιμο ρόλο στην υποβοήθηση μεγάλων σκαφών κατά τη διάρκεια των επιχειρήσεων ελλιμενισμού, απελευθέρωσης και ελιγμών. Αυτά τα μικρά αλλά ισχυρά πλοία ασκούν σημαντικές δυνάμεις ώθησης και έλξης στο κύτος πολύ μεγαλύτερων σκαφών ή στους τοίχους της προκυμαίας. Για να διασφαλιστεί τόσο η ασφάλεια όσο και η αποτελεσματικότητα κατά τη διάρκεια αυτών των απαιτητικών εργασιών, τα αξιόπιστα φτερά ρυμουλκών είναι απαραίτητα.

Τα φτερά ρυμουλκών λειτουργούν ως προστατευτικά απορρόφησης ενέργειας , προστατεύοντας τόσο το ρυμουλκό όσο και το υποβοηθούμενο σκάφος από ζημιές που προκαλούνται από κρούση και τριβή. Ανάλογα με τον τρόπο λειτουργίας του ρυμουλκού - όπως συνοδεία, ώθηση ή πλευρική βοήθεια - χρησιμοποιούνται διαφορετικοί τύποι φτερών. Μεταξύ των πιο κοινών και αποτελεσματικών σχεδίων είναι τα λαστιχένια φτερά τύπου , W τύπου M και τύπου D.

2.Επισκόπηση των τύπων φτερών ρυμουλκών

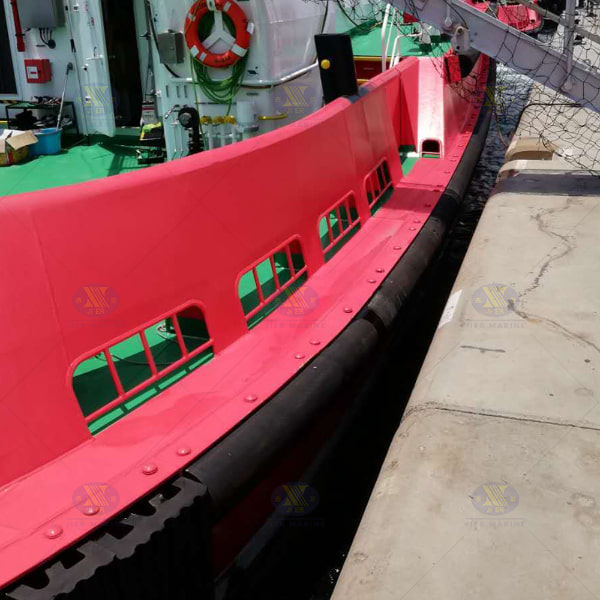

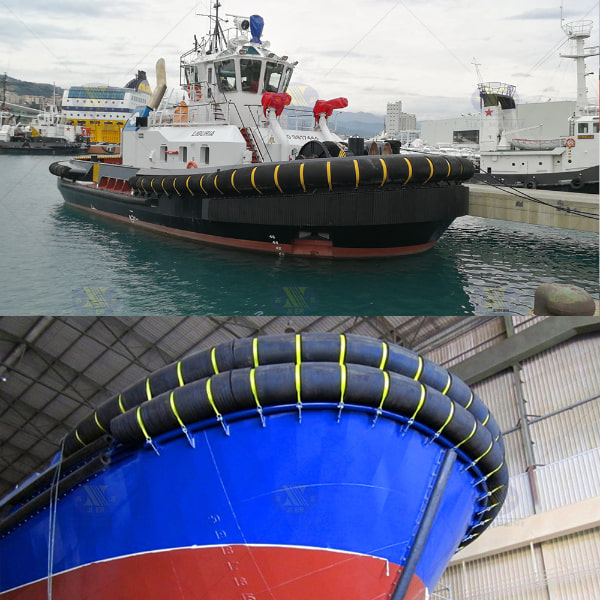

Τα φτερά ρυμουλκών διαφέρουν από τα φτερά λιμανιού ή αποβάθρας τόσο στη δομή όσο και στη μέθοδο εγκατάστασης. Ενώ τα φτερά της αποβάθρας είναι ακίνητα, τα φτερά των ρυμουλκών τοποθετούνται απευθείας στην πλώρη, στην πρύμνη ή στα πλαϊνά του ρυμουλκού, επιτρέποντας συνεχή κίνηση και επαφή κατά τη διάρκεια των εργασιών.

Οι πιο ευρέως χρησιμοποιούμενοι τύποι περιλαμβάνουν:

Κάθε τύπος προσφέρει μοναδικά πλεονεκτήματα ανάλογα με τη δομή του σκάφους και το περιβάλλον λειτουργίας του.

3. Ρυμουλκό Fender τύπου W

3.1 Χαρακτηριστικά σχεδίασης

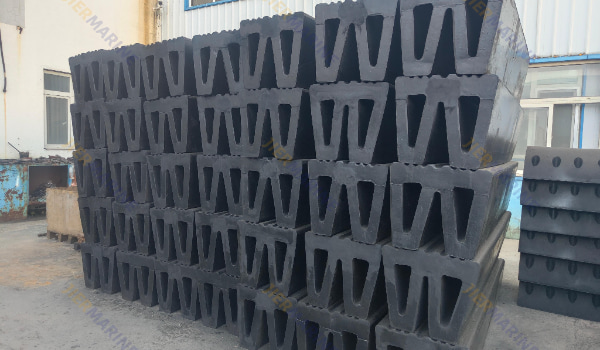

Το φτερό τύπου W είναι ένα από τα πιο στιβαρά και ευρέως χρησιμοποιούμενα φτερά για ρυμουλκά ωκεανού. Η μοναδική του διατομή 'W' επιτρέπει στο ελαστικό σώμα να τυλίγεται γύρω από τις καμπύλες επιφάνειες της γάστρας , εξασφαλίζοντας μεγάλες περιοχές επαφής και εξαιρετική απορρόφηση ενέργειας. Οι αυλακώσεις μεταξύ των 'ποδιών' ενισχύουν την ευελιξία, επιτρέποντας στο φτερό να παραμορφώνεται ομαλά υπό το φορτίο.

Τα τυπικά φτερά τύπου W κατασκευάζονται από υψηλής ποιότητας EPDM ή φυσικό καουτσούκ , εξασφαλίζοντας ανώτερη αντοχή στο όζον, το θαλασσινό νερό και τις καιρικές συνθήκες. Η εσωτερική κοίλη δομή βελτιστοποιεί την αναλογία ενέργειας προς αντίδραση, παρέχοντας μέγιστη προστασία χωρίς υπερβολική ακαμψία.

3.2 Πλεονεκτήματα

(1) Υψηλή ικανότητα απορρόφησης ενέργειας

(2) Κατάλληλο για λειτουργίες συνοδείας και ρυμούλκησης ωκεανών

(3) Ισχυρό κράτημα και αντιολισθητικό σχέδιο επιφάνειας

(4) Εύκολη εγκατάσταση με διαμήκη διαμπερή σχοινιά ή άγκυρες αλυσίδας

(5) Μεγάλη διάρκεια ζωής, ακόμη και υπό ακραίες συνθήκες

3.3 Τυπικές εφαρμογές

Τα φτερά τύπου W χρησιμοποιούνται συνήθως σε:

(1) Υπεράκτια ρυμουλκά συνοδείας που λειτουργούν με πλοία μεταφοράς LNG ή πετρελαιοφόρα

(2) Μεγάλα λιμενικά ρυμουλκά που χειρίζονται σκάφη άνω των 100.000 DWT

(3) Περιοχές πλώρης και πρύμνης που απαιτούν ευρείες, εύκαμπτες επιφάνειες επαφής

Η απόδοση και η αντοχή του τύπου W το καθιστούν ιδανικό για εφαρμογές βαρέως τύπου όπου απαιτούνται τόσο απορρόφηση κραδασμών όσο και συνεχής αντίσταση τριβής.

4. Fender Ρυμουλκών M-Type

4.1 Χαρακτηριστικά σχεδιασμού

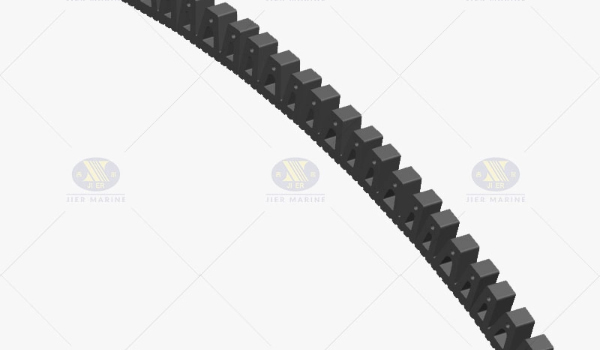

Το φτερό τύπου M μοιάζει με το W-type, αλλά έχει ένα κεντρικό πόδι και δύο πλευρικούς βραχίονες, σχηματίζοντας ένα προφίλ 'M'. Το μεσαίο πόδι παρέχει μια συμπαγή περιοχή στερέωσης , επιτρέποντας στο φτερό να βιδώνεται ή να αλυσοδένεται σταθερά στη γάστρα. Ο σχεδιασμός του δίνει τέλεια ισορροπία μεταξύ ευελιξίας και ακαμψίας, εξασφαλίζοντας εξαιρετική συμμόρφωση της γάστρας.

Σε αντίθεση με τον τύπο W, ο τύπος M έχει πιο επίπεδες όψεις επαφής , γεγονός που βοηθά στην πιο ομοιόμορφη κατανομή των δυνάμεων αντίδρασης. Οι πλευρικές αυλακώσεις βελτιώνουν την απορρόφηση ενέργειας και βοηθούν το φτερό να διατηρεί τη σταθερότητα υπό έντονη συμπίεση.

4.2 Πλεονεκτήματα

(1) Εξαιρετική σταθερότητα και πρόσφυση κατά τις λειτουργίες ώθησης-έλξης

(2) Ευκολότερη εγκατάσταση με προ-τρυπημένες οπές ή πλάκες στερέωσης

(3) Ισορροπημένη απόδοση τόσο για τόξο όσο και για πλαϊνή προστασία

(4) Ανθεκτικές ενώσεις από καουτσούκ με ισχυρή αντοχή στην τριβή

4.3 Τυπικές εφαρμογές

Τα φτερά τύπου M εγκαθίστανται συνήθως σε:

(1) Λιμενικά και παράκτια ρυμουλκά που εκτελούν συχνές λειτουργίες ώθησης-έλξης

(2) Ρυμουλκά που λειτουργούν σε περιορισμένους λιμένες ή εσωτερικές πλωτές οδούς

(3) Σκάφη που απαιτούν πλευρική προστασία από φορτηγίδες και κρηπιδώματα

Η ευελιξία τους τα καθιστά μία από τις πιο οικονομικές και ευρέως υιοθετημένες λύσεις στο σχεδιασμό ρυμουλκών.

5. Φτερό Ρυμουλκών D-Type

5.1 Χαρακτηριστικά σχεδίασης

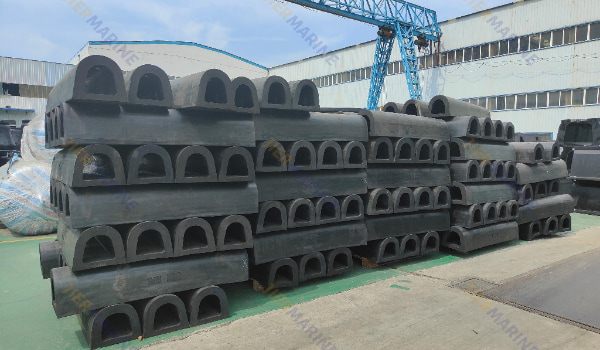

Το φτερό τύπου D είναι μια παραδοσιακή αλλά εξαιρετικά αποτελεσματική λύση. Με το ημικυκλικό σχήμα 'D' και την επίπεδη βάση στήριξης, είναι εξαιρετικά εύκολο να τοποθετηθεί τόσο σε επίπεδες όσο και σε καμπύλες επιφάνειες. Διαθέσιμα σε συμπαγή ή κοίλα σχέδια, τα φτερά τύπου D προσφέρουν μέτρια απορρόφηση ενέργειας και χαμηλή δύναμη αντίδρασης , κατάλληλα για εργασίες ρυμούλκησης ελαφρού έως μεσαίου τύπου.

Τα φτερά τύπου D εξωθούνται συχνά σε συνεχή μήκη, επιτρέποντας προσαρμοσμένη κοπή και απρόσκοπτη εγκατάσταση γύρω από τη γάστρα.

5.2 Πλεονεκτήματα

(1) Συμπαγές, ελαφρύ και οικονομικά αποδοτικό

(2) Απλή εγκατάσταση με μπουλόνια ή αυτοκόλλητες ταινίες

(3) Διατίθεται σε διάφορες διαμέτρους και βαθμούς σκληρότητας

(4) Ιδανικό για την προστασία των γωνιών, των πλευρών και των διάφανων γραμμών

5.3 Τυπικές εφαρμογές

Τα φτερά τύπου D χρησιμοποιούνται ευρέως για:

(1)Μικρά και μεσαία ρυμουλκά λιμανιού

(2) Σκάφη εργασίας, πιλοτικά και αλιευτικά σκάφη

(3)Προστασία άκρων αποβάθρας και φορτηγίδας

Η απλότητα και η προσαρμοστικότητά τους τα καθιστούν δημοφιλή επιλογή για μικρότερα ρυμουλκά και πλοία υποστήριξης που λειτουργούν σε προστατευμένα περιβάλλοντα.

6. Επιλέγοντας το δεξιό φτερό ρυμουλκών

Η επιλογή του σωστού τύπου φτερού εξαρτάται από διάφορους παράγοντες:

Άλλες εκτιμήσεις περιλαμβάνουν τη σκληρότητα του φτερού (Shore A), τον τύπο της ένωσης καουτσούκ, την έκθεση στο περιβάλλον και τη συχνότητα συντήρησης. Για βέλτιστη απόδοση, οι χειριστές ρυμουλκών θα πρέπει επίσης να εξετάσουν το ενδεχόμενο να συνδυάσουν τύπους φτερών - για παράδειγμα, χρησιμοποιώντας τύπου W στην πλώρη και τύπου D κατά μήκος των πλευρών - για να επιτύχουν πλήρη κάλυψη προστασίας.

7. Συμβουλές συντήρησης και αντικατάστασης

Ακόμη και τα πιο ανθεκτικά φτερά απαιτούν τακτική επιθεώρηση και συντήρηση για να διατηρήσουν την απόδοσή τους. Οι βασικές συστάσεις περιλαμβάνουν:

(1) Ελέγξτε για ρωγμές, κοψίματα ή μόνιμη παραμόρφωση μετά από εργασίες.

(2) Επιθεωρήστε τα μπουλόνια στερέωσης, τις αλυσίδες και τις πλάκες στήριξης για διάβρωση.

(3) Αντικαταστήστε τα κατεστραμμένα τμήματα αμέσως για να αποφύγετε την ανομοιόμορφη φόρτωση.

(4) Καθαρίστε τις επιφάνειες για να αποτρέψετε τη συσσώρευση υπολειμμάτων μεταξύ των φτερών και της γάστρας.

(5) Χρησιμοποιείτε μόνο ανταλλακτικά φτερά ποιότητας OEM για να διατηρήσετε τα χαρακτηριστικά απορρόφησης ενέργειας.

Η σωστή φροντίδα όχι μόνο παρατείνει τη διάρκεια ζωής αλλά και μειώνει το μακροπρόθεσμο κόστος λειτουργίας.

8. Συμπέρασμα

Τα φτερά ρυμουλκών είναι κρίσιμα εξαρτήματα ασφαλείας που εξασφαλίζουν ομαλές, χωρίς ζημιές λειτουργίες μεταξύ ρυμουλκών και υποβοηθούμενων σκαφών. Μεταξύ όλων των τύπων, τα φτερά τύπου W τύπου , M και τύπου D αντιπροσωπεύουν τις πιο αποτελεσματικές και αξιόπιστες λύσεις — το καθένα ταιριάζει σε συγκεκριμένα περιβάλλοντα εργασίας και σχέδια σκαφών.

Η επιλογή του σωστού συνδυασμού φτερών ενισχύει την ασφάλεια, παρατείνει τη διάρκεια ζωής και βελτιώνει τη συνολική λειτουργική απόδοση. Η JIER Marine είναι κορυφαίος κατασκευαστής και προμηθευτής συστημάτων θαλάσσιων φτερών , προσφέροντας μια πλήρη σειρά φτερών ρυμουλκών τύπου W, τύπου M, τύπου D και κυλινδρικών φτερών. Από το σχεδιασμό μέχρι την εγκατάσταση, η JIER Marine παρέχει εξατομικευμένες λύσεις φτερών ρυμουλκών προσαρμοσμένες στις επιχειρησιακές σας ανάγκες.
