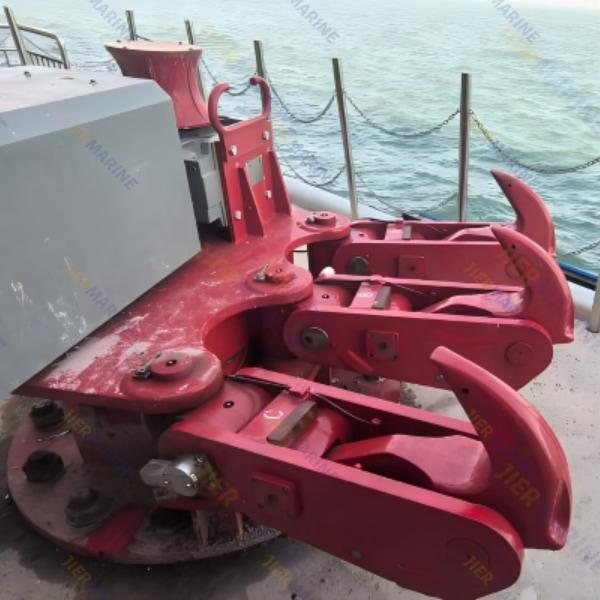

Τα άγκιστρα γρήγορης αποδέσμευσης (QRH) είναι κρίσιμες συσκευές ασφαλείας στα σύγχρονα συστήματα πρόσδεσης λιμένων. Η απόδοσή τους επηρεάζει άμεσα την ασφάλεια ελλιμενισμού, τη λειτουργική αποτελεσματικότητα και την ικανότητα απόκρισης έκτακτης ανάγκης. Είτε χρησιμοποιείται σε τερματικούς σταθμούς LNG, προβλήτες πετρελαίου και φυσικού αερίου, χύδην κουκέτες ή τερματικούς σταθμούς εμπορευματοκιβωτίων, η διασφάλιση της αξιοπιστίας των QRH μέσω της κατάλληλης επιθεώρησης είναι απαραίτητη για ασφαλείς θαλάσσιες λειτουργίες.
Αυτός ο οδηγός συνοψίζει βασικά στάδια επιθεώρησης, κριτήρια αποδοχής και κοινά ζητήματα για την υποστήριξη των φορέων εκμετάλλευσης λιμένων, των εργολάβων EPC και των προμηθευτών εξοπλισμού στη διατήρηση υψηλών προτύπων ασφάλειας ελλιμενισμού.
Γιατί η επιθεώρηση QRH είναι απαραίτητη
Τα QRH αντιμετωπίζουν φορτία υψηλής τάσης και λειτουργούν σε διαβρωτικά θαλάσσια περιβάλλοντα. Χωρίς συστηματική επιθεώρηση, οι κίνδυνοι μπορεί να περιλαμβάνουν:
· Σπάσιμο της γραμμής πρόσδεσης λόγω υπερβολικής τάσης
· Παραμόρφωση βραχίονα αγκίστρου ή βλάβη μηχανικής σύνδεσης
· Λανθασμένες ενδείξεις φορτίου από ελαττωματικούς αισθητήρες
· Αστοχία ηλεκτρικής ή χειροκίνητης απελευθέρωσης κατά τη διάρκεια έκτακτης ανάγκης
· Ελαττώματα αντιεκρηκτικών εξαρτημάτων σε επικίνδυνες ζώνες
· Πρόωρη διάβρωση από ανεπαρκή επίστρωση
Ένα αυστηρό πρόγραμμα επιθεώρησης εξαλείφει αυτούς τους κινδύνους και εξασφαλίζει μακροπρόθεσμη λειτουργική αξιοπιστία.
Τρία κύρια στάδια επιθεώρησης: FAT, PSI & SAT

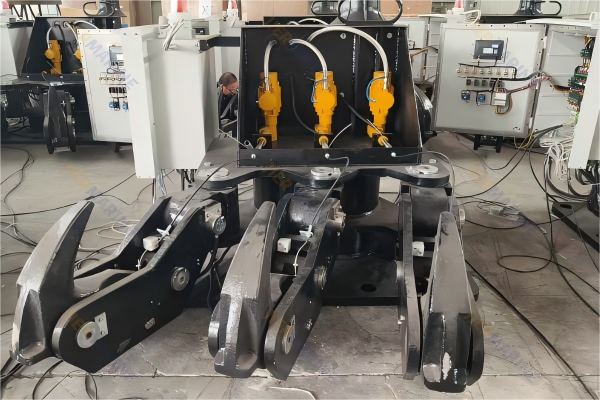

1. FAT – Factory Acceptance Test
Πραγματοποιήθηκε πριν από την αποστολή για επαλήθευση:
· Δομική και διαστατική ακρίβεια
· Μηχανική απόδοση χειροκίνητης και ηλεκτρικής απελευθέρωσης
· Δοκιμή στατικής και υπερφόρτωσης
· Βαθμονόμηση αισθητήρα και σταθερότητα επικοινωνίας
· Ηλεκτρική και αντιεκρηκτική συμμόρφωση
2. PSI – Επιθεώρηση πριν από την αποστολή
Διενεργείται μόλις ολοκληρωθεί η παραγωγή:
· Οπτικός έλεγχος και επικάλυψη
· Επαλήθευση εξαρτημάτων, εργαλείων και ανταλλακτικών
· Πληρότητα συσκευασίας, ετικετών και τεκμηρίωσης
· Συμμόρφωση με σχέδια και εντολή αγοράς
3. SAT – Τεστ αποδοχής τοποθεσίας
Εκτελείται μετά την εγκατάσταση στη θύρα:
· Επιτόπια λειτουργική δοκιμή κάθε γάντζου
· Έλεγχοι ολοκλήρωσης και επικοινωνίας συστήματος κεντρικού ελέγχου
· Δοκιμές χειροκίνητης, ηλεκτρικής και έκτακτης απελευθέρωσης
· Δοκιμές επικύρωσης πραγματικού φορτίου και ομαδικής απελευθέρωσης
Μαζί, τα FAT + PSI + SAT διασφαλίζουν σταθερή απόδοση από την κατασκευή έως την τελική λειτουργία.
Βασικά στοιχεία στην επιθεώρηση QRH

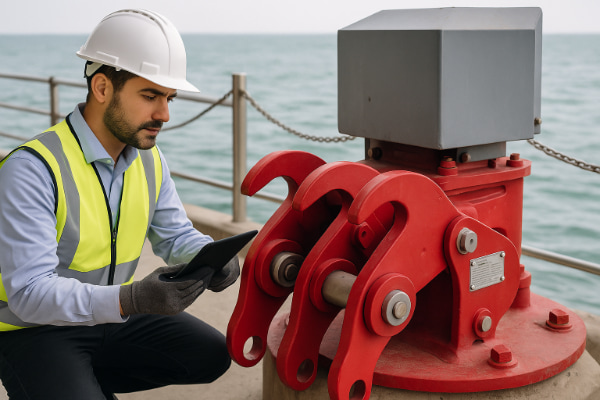

1. Δομική & Οπτική Επιθεώρηση
Οι επιθεωρητές θα πρέπει να ελέγχουν:
· Διαστάσεις έναντι εγκεκριμένων σχεδίων
· Ποιότητα συναρμολόγησης βραχίονα αγκίστρου, πλαίσιο βάσης και σύνδεσης
· Συγκολλήσεις και φινίρισμα επιφανειών
· Αντιδιαβρωτική προστασία και πάχος επίστρωσης
· Λίπανση και σύσφιξη πείρου, άξονα και ρουλεμάν
· Ακρίβεια πινακίδας και ιχνηλασιμότητα σειριακού αριθμού
Μια ισχυρή δομική βάση εξασφαλίζει μακροχρόνια αντοχή.
2. Δοκιμή Φορτίου & Απόδοσης
Τυπικές απαιτήσεις δοκιμών:
· Δοκιμή στατικού φορτίου : 1,1 × SWL, διατηρήθηκε για 10 λεπτά
· Δοκιμή υπερφόρτωσης : έως 1,5 × SWL
· Ηλεκτρική απελευθέρωση : ≤ 2 δευτερόλεπτα
· Χειροκίνητη απελευθέρωση : ομαλή και αξιόπιστη
· Ομαδική απελευθέρωση : συγχρονισμένη λειτουργία σε πολλαπλά άγκιστρα
Αυτές οι δοκιμές επαληθεύουν ότι το σύστημα λειτουργεί με ασφάλεια κάτω από ακραίες συνθήκες.
3. Ηλεκτρικός & Αντιεκρηκτικός Έλεγχος
Τα QRH λειτουργούν συχνά σε επικίνδυνες περιοχές, επομένως η συμμόρφωση με τα διεθνή πρότυπα είναι κρίσιμη:
· Πιστοποίηση IEC 60079 / ATEX / GB 3836
· Σήμανση με αντιεκρηκτική προστασία (π.χ. Ex d IIB T4 Gb)
· Ηλεκτρική μόνωση ≥ 5 MΩ
· Προστασία IP66–IP67 για εξωτερικούς χώρους
· Σωστή καλωδίωση, γείωση και σφράγιση στυπιοθλίπτη
· Λειτουργική λογική κυκλωμάτων διακοπής έκτακτης ανάγκης
Οι ηλεκτρικές βλάβες είναι ένας σημαντικός παράγοντας κινδύνου—καθιστώντας αυτό το στάδιο επιθεώρησης απαραίτητο.
4. Επιθεώρηση συστήματος παρακολούθησης φορτίου
Ένα σύστημα παρακολούθησης φορτίου συνήθως περιλαμβάνει:
· Φορτοκυψέλη τύπου παραμόρφωσης ή συμπίεσης
· Τοπική ψηφιακή οθόνη
· Επικοινωνία RS485 / Modbus
· Πιστοποιητικά βαθμονόμησης
· Ακρίβεια εντός ±1% FS
· Σταθερές ενδείξεις χωρίς μετατόπιση
Η αξιόπιστη παρακολούθηση του φορτίου αποτρέπει τις επικίνδυνες συνθήκες υπερέντασης.
5. Επαλήθευση συστήματος λογισμικού & ελέγχου
Για ενσωματωμένα συστήματα παρακολούθησης QRH:
· Εμφάνιση φορτίου σε πραγματικό χρόνο και καμπύλες τάσεων
· Λογική συναγερμού για υπερφόρτωση ή απώλεια επικοινωνίας
· Ατομικές και ομαδικές λειτουργίες απελευθέρωσης
· Καταγραφή δεδομένων και εξαγωγή ιστορικών αρχείων
· Σταθερότητα επικοινωνίας Modbus RTU/TCP ή Ethernet
· Σχεδιασμός με ασφάλεια και πλεονασμό
Η σταθερότητα λογισμικού είναι βασική απαίτηση στις λειτουργίες έξυπνων λιμένων.
Κοινά ζητήματα που ανακαλύφθηκαν κατά την επιθεώρηση
Η εμπειρία δείχνει συχνά προβλήματα όπως:
· Πάχος επίστρωσης κάτω από τα θαλάσσια πρότυπα
· Ανακριβείς ή ασταθείς μετρήσεις κυψελών φορτίου
· Αναντιστοιχία πιστοποίησης αντιεκρηκτικής προστασίας
· Ζητήματα ηλεκτρικής γείωσης ή θωράκισης
· Σκληρές ή μπλοκαρισμένες λαβές χειροκίνητης απελευθέρωσης
· Λογισμικό που δεν συγχρονίζει δεδομένα φόρτωσης
· Αποτυχία απελευθέρωσης έκτακτης ανάγκης
Ο έγκαιρος εντοπισμός προβλημάτων αποτρέπει τη λειτουργική διακοπή λειτουργίας και τα συμβάντα ασφάλειας.
Δημιουργία μιας τυπικής ροής εργασιών επιθεώρησης QRH
Μια πλήρης ροή εργασίας πρέπει να περιλαμβάνει:
· Σχέδιο επιθεώρησης και δοκιμής (ITP)
· Πακέτο εγγράφων QC : MTC, αναφορές βαθμονόμησης, πιστοποιητικά EX, διαγράμματα καλωδίωσης
· Λίστα ελέγχου δομημένης επιθεώρησης
· Διπλή επαλήθευση FAT + SAT
· Φωτογραφικά αρχεία και ανιχνεύσιμη τεκμηρίωση
Μια τυποποιημένη προσέγγιση βελτιώνει τη διαφάνεια και εξασφαλίζει μακροπρόθεσμη αξιοπιστία.
Σύναψη
Η επιθεώρηση QRH είναι ζωτικής σημασίας για ασφαλείς και αποτελεσματικές λειτουργίες πρόσδεσης. Επιβάλλοντας αυστηρά πρότυπα επιθεώρησης μηχανικών, ηλεκτρικών, αντιεκρηκτικών και λογισμικού, οι θύρες μπορούν να εξασφαλίσουν:
· Ασφαλής ελλιμενισμός και απελευθέρωση
· Ακριβής παρακολούθηση φορτίου
· Αξιόπιστη απελευθέρωση υπό κανονικές και έκτακτες συνθήκες
· Συμμόρφωση με τους διεθνείς κανονισμούς
· Εκτεταμένη διάρκεια ζωής του εξοπλισμού
Καθώς τα λιμάνια κινούνται προς την αυτοματοποίηση και την ψηφιοποίηση, οι ισχυρές πρακτικές επιθεώρησης QRH θα παραμείνουν βασική απαίτηση για ασφάλεια και λειτουργική αριστεία. Εάν έχετε οποιαδήποτε ερώτηση, επικοινωνήστε μαζί μας.
